产品安装

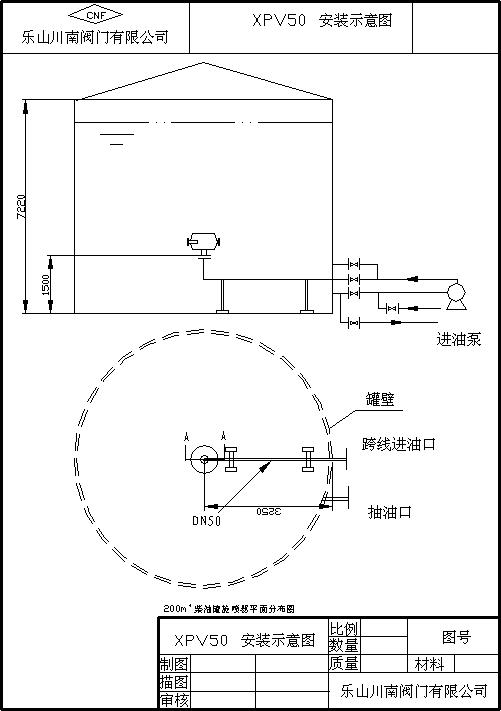

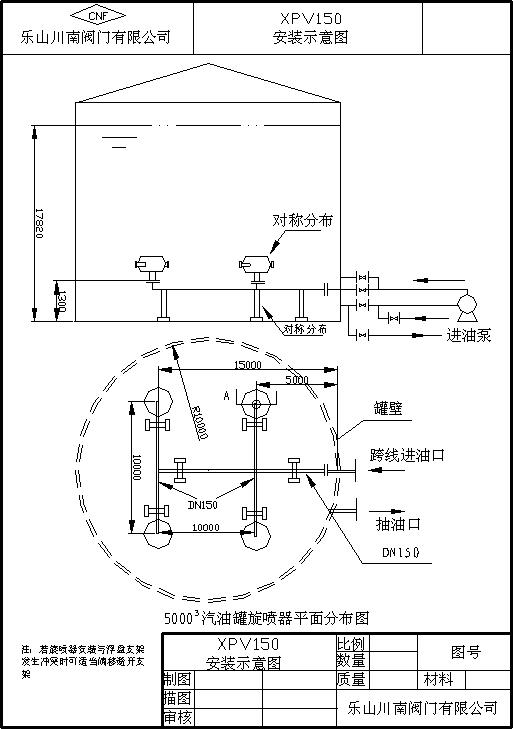

产品安装示意图：
产品安装个数：
|
公称容积（m3） |
旋喷器型号 |
个数 |
公称容积（m3) |
旋喷器型号 |
个数 |
|
≤200 |
XPV50/*-2.5 |
1 |
1000 |
XPV100/*-2.5 |
3 |
|
300 |
XPV100/*-2.5 |
1 |
2000 |
XPV100/*-2.5 |
4 |
|
400 |
XPV100/*-2.5 |
2 |
3000 |
XPV100/*-2.5 |
4 |
|
500 |
XPV100/*-2.5 |
2 |
5000 |
XPV150/*-2.5 |
4 |
|
600 |
XPV100/*-2.5 |
2 |
10000 |
XPV150/*-2.5 |
6 |
|
700 |
XPV100/*-2.5 |
2 |
20000 |
XPV150/*-2.5 |
8 |
|
800 |
XPV100/*-2.5 |
3 |
30000 |
XPV150/*-2.5 |
10 |
